Описание
Тестовая точка для печатной платы TEST-PCB предназначена для создания удобной точки подключения измерительных приборов, щупов, зажимов и сервисного оборудования при разработке, настройке, тестировании и ремонте электронных устройств.

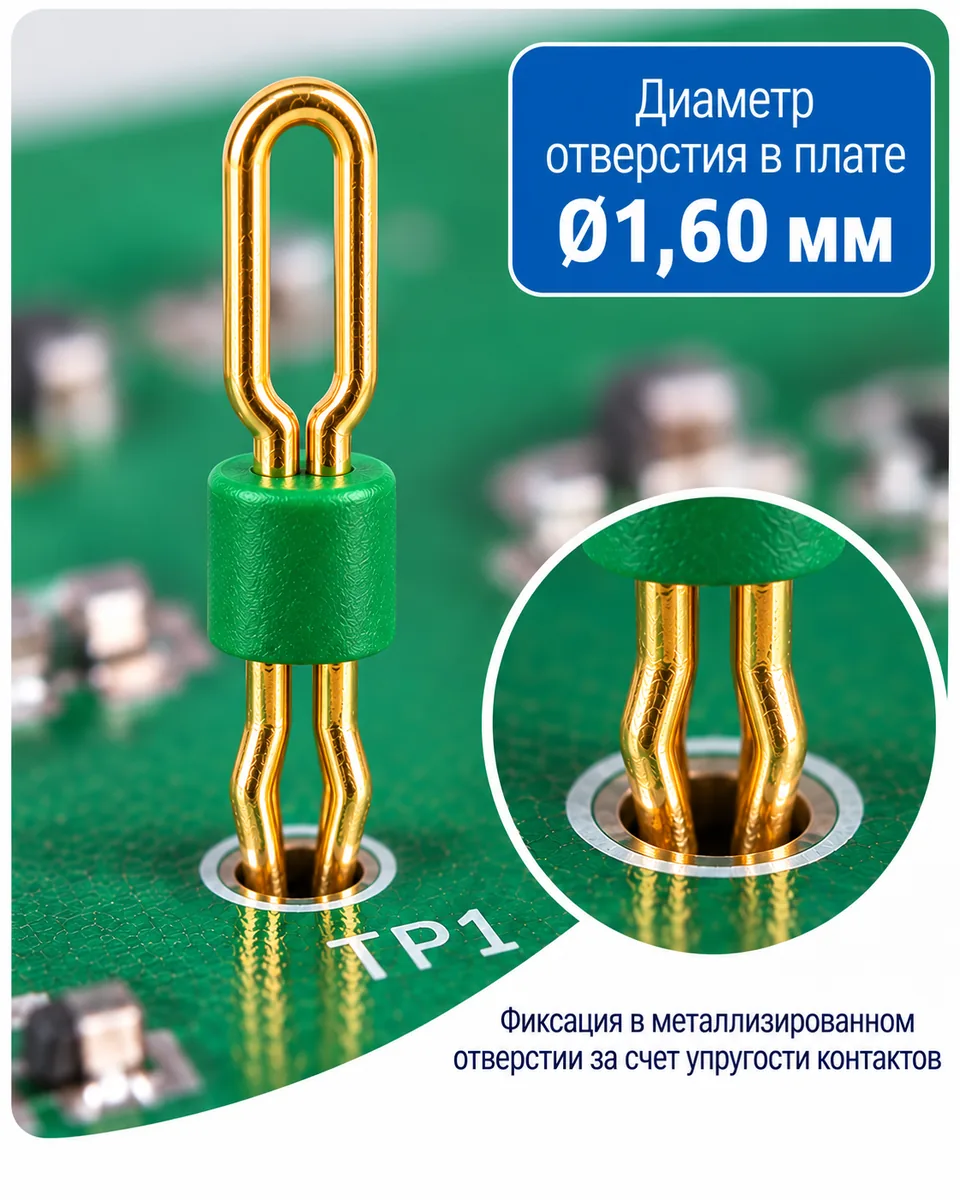

Контрольная точка устанавливается непосредственно в металлизированное отверстие печатной платы. Раздвоенная пружинящая нижняя часть контакта при установке сжимается, а после прохождения отверстия стремится разжаться, обеспечивая механическую фиксацию в плате. Дополнительная пайка для механического закрепления не требуется.
Верхняя металлическая петля позволяет удобно подключать осциллографический щуп, мультиметр, логический анализатор, измерительный зажим или временный провод. Цветной нейлоновый изолятор облегчает визуальное разделение контрольных точек по назначению — например, питание, земля, сигнальные линии или различные измерительные каналы.
Линейка представлена в нескольких размерах S, M и L, отличающихся габаритами контактной петли и посадочными размерами. Также доступны различные цвета изолятора. Необходимый диаметр монтажного отверстия выбирается в соответствии с конкретной серией и указан в характеристиках товара.
Основные преимущества:
установка непосредственно в отверстие печатной платы;
фиксация за счёт упругости раздвоенного контакта;
удобная петля для подключения измерительного оборудования;
нейлоновый электроизоляционный корпус;
цветовая маркировка контрольных точек;
компактные размеры;
возможность многократного подключения щупов и зажимов;
подходит для прототипирования, производства, настройки и сервисного ремонта электроники.
Применение: печатные платы, лабораторные стенды, отладочные платы, измерительное оборудование, источники питания, контроллеры, промышленная электроника, устройства автоматизации, радиолюбительские и учебные проекты.

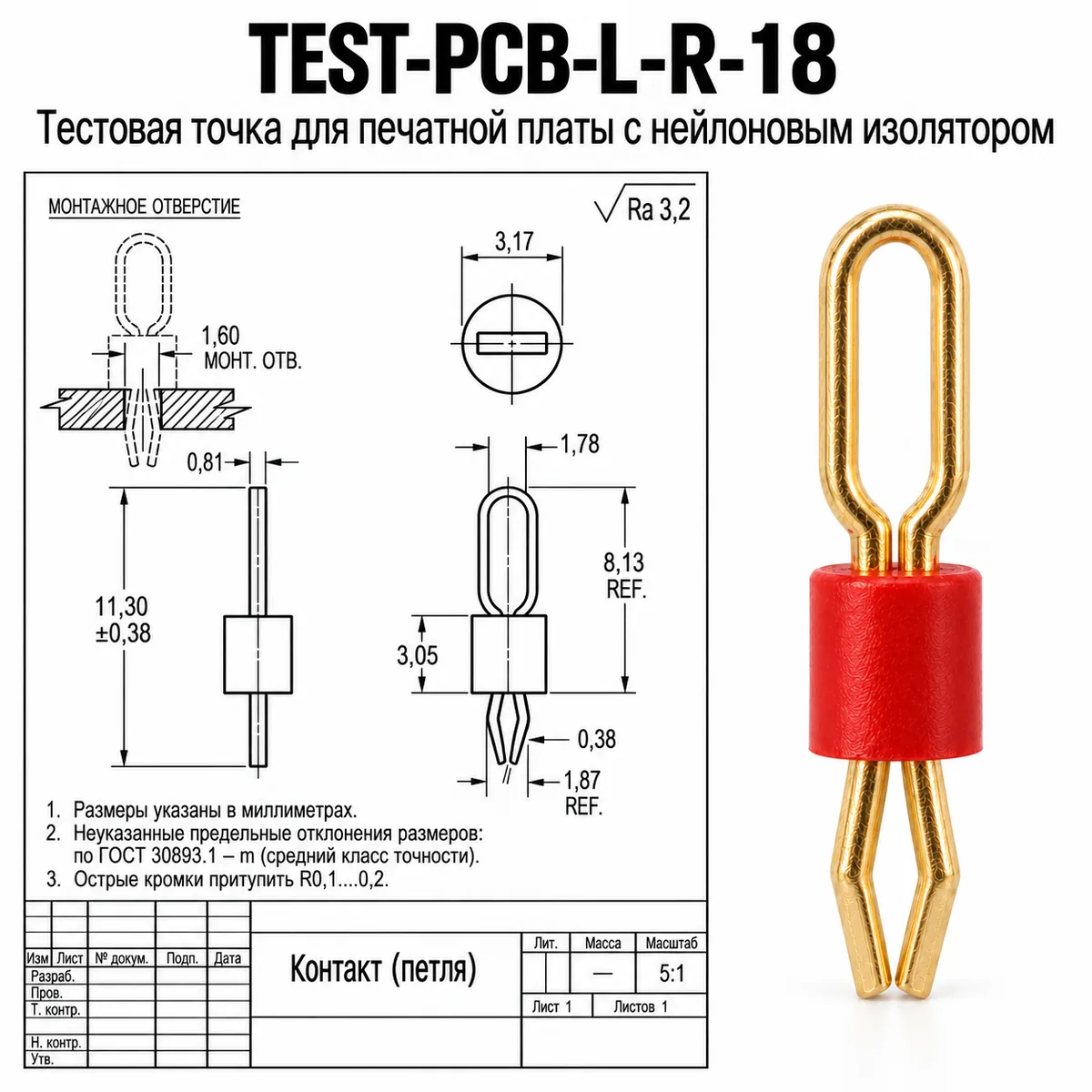

Важно: перед монтажом необходимо учитывать посадочный размер конкретной серии TEST-PCB. Диаметр отверстия и остальные размеры приведены на чертеже соответствующей модели.
